Установки дробемётные с ленточным подом (барабанного типа)
Установки предназначены для очистки литья, штучных заготовок насыпью от окалины, ржавчины, старой краски, а также после термообработки.
Область применения
Применяется в литейном, кузнечнопрессовом и машиностроительном производствах, а также в иных отраслях, где существует необходимость обработки большого количества мелких и средних деталей.
Описание действия установки
Изделия загружаются на ленточный транспортер. Загрузка изделий происходит через двери на лицевой стороне установки. После закрытия дверей начинается подача абразива (дроби). За счет движения ленты транспортера изделия поворачиваются и перемешиваются, при этом обеспечивается их равномерная обработка со всех сторон и по всей площади поверхности.
Разгрузка установки происходит автоматически после переключения направления вращения валов транспортера. Расчетная продолжительность обработки отливок средней сложности из серого чугуна - 10 мин.
Отработанный абразив очищается и вновь возвращается в рабочий процесс. Для предотвращения выброса пыли в помещение установка подсоединена через отсасывающий трубопровод к самоочищающемуся фильтру.
Для облегчения укладки изделий на ленту по отдельному заказу установка может быть оснащена автоматическим погрузчиком (СКИП), грузоподъемность которого 500 кг. Он помещается перед дробеметной установкой и обеспечивает подачу изделий на очистку в транспортных контейнерах.
Модельный ряд и характеристики серийных установок:
Параметр/Модель
ДТУ-100Л
ДТУ-200Л
1. Требования к обрабатываемым деталям (изделиям)
Обрабатываемые – материалы
Сталь холоднокатаная, горячекатаная, литье
Сталь холоднокатаная, горячекатаная, литье
1.1. Размеры барабана
Длина
300 мм
800 мм
Вес одной заготовки
не более 10 кг
не более 20 кг
Общий вес заготовок
не более 100 кг
не более 200 кг
1.2. Смена обрабатываемой детали
Тип смены обрабатываемой детали
Загрузка ручная, выгрузка автоматическая или ручная
Загрузка ручная, выгрузка автоматическая или ручная
1.3. Для материала
Шероховатость обработанных поверхностей
Rz 40-120 мкм
Rz 40-120 мкм
Поверхность после очистки для заготовок со степенью окисления A-B (ISO 8501-1)
Sa 2.5
Sa 2.5
2. Характеристики основных узлов и агрегатов
2.1. Дробеметная установка
Потребляемый воздух
16 м3/ч
16 м 3/ч
Давление сжатого воздуха
не более 0,6 МПа
не более 0,6 МПа
Уровень шума
не более 85 Дб
не более 85 Дб
2.2. Турбины
Количество турбин
1 шт
1 шт
Количество лопаток в турбине
6 шт
8 шт
Абразивные клапана
1 шт
1 шт
Скорость вылета дроби
не менее 70 м/сек
не менее 70 м/сек
Производительность
1х250 кг/мин
1х250 кг/мин
Мощность турбины
1х11 кВт
1х11 кВт
2.3. Система рекуперации и сепарации
Накопитель абразивной смеси
Да
Да
Ковшовый элеватор
Да
Да
Воздушный сепаратор абразивный бункер
Да
Да
2.4.Воздушный фильтр
Объём
не менее 1700 м3/ч
не менее 2500 м3/ч
Поверхность фильтрации
не менее 25 м2
не менее25 м2
2.5. Абразив
Первая полная загрузка абразива
не менее 250 кг
не менее 250 кг
Тип абразива
Дробь
Дробь
Размер дроби
0,3 - 1,2 мм
0,3 - 1,6 мм
Степень твердости
46 - 51 HRC
46 - 51 HRC
2.6. Общая информация
Организация приямка для установки оборудования
Без приямка
Без приямка
Степень защиты электрических машин
не ниже IP54
не ниже IP54
2.7.Управление
Тип
Электронный, ПЛК
Электронный, ПЛК
Шкаф управления
Кнопочное управление
Кнопочное управление
3. Требования к инженерной инфраструктуре для подключения оборудования
3.1. Электрическое питание установки
Тип электропитания
3-фазы, переменный ток, 380В±10%, 50Гц±1Гц
3-фазы, переменный ток, 380В±10%, 50Гц±1Гц
Номинальная подключаемая мощность
не более 18 кВт
не более 18 кВт
3.2 Пневматическое питание установки
Сжатый воздух ISO 8573-1 Class
не хуже 2
не хуже 2
Давление сжатого воздуха
не более 6 Бар
не более 6 Бар
Серийно изготавливаются дробеметные установки с резиновым ленточным подом с объемом загрузки до 1т.
На текущий момент освоена дробеметная машина с металлическим подом с максимальным объемом загрузки до 3т.

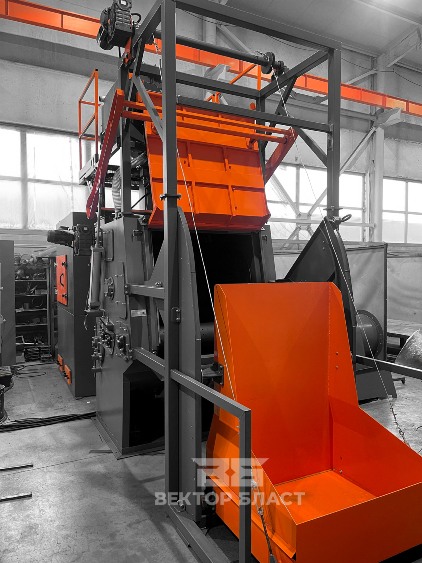

Дробемет с ленточным подом со СКИП, загрузкой до 500кг
Видео с испытанием дробемета с ленточным подом
Преимущества использования
За счет взаимодействия дробеметания и перемешивания достигается быстрая и совершенная очистка изделий - изделия обрабатываются за один цикл.
Отработанная дробь автоматически очищается и вновь поступает в рабочий цикл.
Установка подсоединена к самоочищающемуся фильтру, что позволяет не допустить выброс пыли в рабочее помещение.
Установка может быть оснащена автоматическим погрузчиком, который упрощает загрузку изделий в аппарат.
Уже более 20 лет мы осуществляем поставку, сервисное обслуживание, ремонт и модернизацию дробементых установок.
За полной информацией обращайтесь по телефонам, указанным ниже. Мы поделимся своими знаниями, наработками, поможем разобраться и решить Ваши производственные задачи.
По согласованию, возможна организация тестовой обработки Ваших изделий.
